中壓充氣柜是近年來在工作里新發展起來的小型、智能化的中壓開關設備，且已逐步成為現在金屬封閉開關設備的一個重要種類。工作中各個世界大公司也繽紛推出相應產品，并活絡在市場上推廣。
1特征和用處
中壓充氣柜是將一次回路主元件裝在密封的金屬箱體中，內充稍高于大氣壓的SF6氣體或其混合氣體作為絕緣介質，并以電纜終端作為進出線，整個高壓系統處于徹底封閉的狀況，不受外界環境條件影響。它是整體小型化高安穩性、免維護的氣體絕緣開關設備。
1.1特征
(1)小型化，如40kV電壓等級的充氣柜占地面積、體積與12kV的空氣絕緣柜恰當。
(2)可靠性高，不受環境影響。
(3)免維護或少維護。
(4)現場設備便當。
1.2用處
在環境條件比較惡劣的區域和污染嚴峻的地方，最佳的中壓配電設備便是—z因占地面的區域，大型工礦企業，高層建筑等場合，因占地面積、空間束縛，需求運用這種設備。如北京、上海、廣州、南京、西安等數十個城市正在建設或籌建的地鐵、輕軌，每條地鐵線路需求充氣柜約200面。
現在國內嚴厲環境下運用的開關設備往往運用高出一級電壓的國產設備或從國外進口充氣柜。因而開發充氣柜具有很高的技術經濟價值和社會價值。
從國外產品的發展狀況能夠看出充氣柜的市場占有率在不斷上升。西門子公司的8DA10/8DB10型充氣柜在1982~1999年的17年中已出產2000O面(恰當于每年出產1700多面)，向世界上54個國家的400多個用戶供貨。德國對工業電網用的中壓開關設備作過大規劃查詢，查詢結果閃現，現時中壓充氣柜在12kV占5%，24kV占9%，而在36kV占19%。從往后運用看，充氣柜在12kV等級以上將會占到90%以上。
發展進程及發展遠景
1發展進程
起先開發的充氣柜是充0.25MPa以上額定壓力的SF6氣體，與此充氣壓力相適應選用圓簡形外殼。1980年，日本開發了充氣壓力為0.2MPa以下并選用柜形外殼的84kV電壓等級的充氣柜。1982年，西門子公司首要研宣告配真空斷路器的8DA10/8DB1O型充氣柜。其結構安排很像高壓充氣柜，是單相圓筒式結構。今后，各大電氣公司繽紛推出自己不同系列的中壓C-充氣柜。如ABB公司的Zxo、Zx1，ZX2型;三菱公司的20-cx，30-GX型;西門子公司的8DH10、NXPLUS型等。
從國外中壓充氣柜發展進程能夠看出以下特征。
(1)箱體從圓簡型轉向柜型:西門子、三菱、AEG公司前期產品是圓筒形。但其后期研制的產品都改為柜式結構。這是由框式結構充氣柜具有體積小、占地面積小、維護功用好﹑結構簡略等特征選擇的。
(2)結構簡化:前期研制的充氣柜分紅許多氣室，如母線、隔絕開關、斷路器、電流互感器及電纜進出線等氣體間隔。但由于充氣柜具有不受環境影響、可靠性高、不易維護等特征，所以現國外研制的中壓充氣柜都只剩下1個或2個氣室。
(3)元件組合化:簡直悉數的中壓充氣柜都是把隔絕開關和接地開關組合成一體成為三工位隔絕接地開關?，F(xiàn)在ABB公司的ZX1、ZXO型C-充氣柜，AEG公司的ECO2型充氣柜，都將三工位隔絕開關同斷路器組合成一體，電壓互感器、電流互感器組合成一體，使得元件愈加簡略，操作調試更為簡練。
(4)簡化主接線辦法:現在的開關柜主接線在斷路器兩端都有隔絕和接地開關?，F(xiàn)國外將線路側的隔絕和接地開關吊銷，簡化了開關柜的結構下降了制作本錢。
(5)結束控制、監測、維護、確診、閃現等智能化:將傳統的電磁式電壓互感器、電流互感器改為新式的傳感器。如ABB公司的ZX1、ZXO把電流互感器用Rogowski線圈替代。元器件體積小、動態丈量規劃大、可靠性高、本錢低。
2發展遠景
(1)研討非SF6氣體中的絕緣技術，結束無SF6化。
(2)開發缺陷確診系統。
(3)智能化，結束狀況監測，建立計算機輔佐維護系統。
(4)經過模塊化、小型化規劃，下降本錢。
充氣柜的開發技術和制作基礎
1技術基礎
(1)真空斷路器可靠性的行進為將真空斷路器密封在SF6氣體中供應了條件。
(2)對SF6氣體的研討得出行進氣體壓力對不均勻電場耐受電壓的行進沒有太大作用。由此標明可按靠近大氣壓的充氣壓力規劃，有利于處理密封殼體的強度.剛度、密封性等問題。
(3)持平壓力下SF6氣體的分子量大、黏度小，故對流傳熱比一般氣體更為有用。只需選用一些散熱辦法，如下降導體損耗、下降渦流損耗、行進輻射率、增大散熱面積、選用冷卻技術等，就可處理溫升問題。
(4)跟著計算機技術的發展，簡略結束開關柜的智能化。
2制作基礎
(1)殼體焊接是密封箱體制作的要害工藝。國外先進的激光焊接已許多引入，使殼體焊接工藝得以處理。
(2)為確保產品的密封性、電場均勻性、零部件的方位精度和規范精度，需求選用先進的數控加工設備。我國近些年加工數控化水平有了長足行進，數控機床擁有量已明顯增加。激光切開技術也得到了廣泛應用。
(3)框體的飯金工藝近幾年來已有長足行進，GZS1拼裝式開關柜選用敷鋁鋅板制作，不只省去了外表處理工序，并且成型性，定型性和沖剪性都非常好。用敷鋁鋅板制作的開關柜，選用多重折彎工藝，使2mm的板材具有4mm角鋼的強度;用拉鉚工藝處理板料的聯接。
國外首要產品
現在國外出產充氣柜的廠家有ABB、西門子、東芝、三菱、AEG、SE(瑞士)，MG(意大利)、Alstom。下面介紹ABB和西門子的代表產品。
1西門子公司NXPLUS型充氣柜

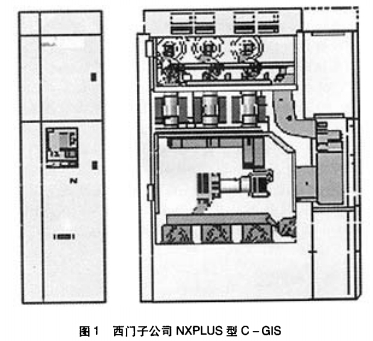

NXPLUS型C-充氣柜是西門子公司1998年推出的，如圖1所示。它將充氣柜概念與慣例固定式開關
柜概念在現代絕緣技術、加工技術、數字技術基礎上有機地結合，充分利用了SF6超卓的絕緣功用和充分發揮了空氣絕緣固定式開關框的靈活性。選用多樣化的模塊化結構，可拼接成各種單母線主接線方案?？筛鶕?jù)需求將氣室劃分紅二氣室或三氣室，各氣室之間用規范的固體絕緣聯接器聯接，聯接器外面根據需求可設備穿心式電流互感器。固體絕緣聯接器模塊還作為柜與柜之間的母線聯接。母線室裝有一個翻滾閘刀式三工位隔絕開關。悉數充氣外殼由不銹鋼板焊接。電壓等級24kV，40.5kV。SF6氣體額定壓力為0.O5MPa(20℃表壓)，額定電流2500A，額定短路開斷電流31.5kA;外形尺寸為寬600mm×高2450mm×深1600mm。一體小型化真空斷路器水平臥式擺放，功用安穩、可靠、免維護。三工位隔絕開關為翻滾閘刀式，沿柜深方向安排，由絕緣連桿結束三相聯動，并結束三個工位。
氣室分為母線氣室和斷路器氣室。母線氣室裝有三工位隔絕開關。斷路器氣室除裝有斷路器外，還裝有外錐式電纜插接件，并帶有外錐式電壓互感器聯接插座，電纜在柜體下方前部出線。母線氣室和斷路器氣室間可設備電流互感器，外錐式電纜插接件處也可設備電流互感器。各氣室都是由不銹鋼板焊接而成，均裝防爆安全膜。數字式控制器設備于面板上，可編程、閃現、控制，用于控制和維護。多條電纜并聯，柜體下方出線。
2ABB公司ZX2型充氣柜

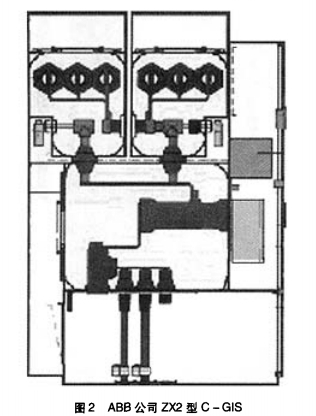

ZX2型中壓充氣柜是新一代智能化高新技術產品，如圖2所示。單母線為二氣室，雙母線為三氣室。雙母線時母線前后擺放。各母線氣室裝有一個直動式三工位隔絕開關。悉數充氣外殼由不銹鋼板焊接。各部件、元件規范化，數量少，組合便當。母線氣室與斷路器氣室間用氣隔絕緣子聯接。柜與柜之間用復合絕緣母線聯接器聯接。電壓等級12~36kV，額定電流2500A，額定短路開斷電流31.5kA;充氣壓力為0.02MPa(表壓);柜體外形尺寸為寬600mm×高2300×深1710mm。1250A以上柜寬800mm。
一體小型化真空斷路器水平臥式擺放，功用安穩、可靠、免維護。配有光纖方位傳感器，與密封蓋板一同作為一個部件獨立設備、調試。
三工位隔絕開關為直動式，圓形導電桿，絕緣絲杠翻滾使導電桿直動結束三個工位。氣隔絕緣子既作支撐絕緣子又做絕緣套管。零件數量很少，電場分布均勻。配有光纖方位傳感器，結束方位信號的傳輸與切換。
運用電流/電壓組合式傳感器，體積大大縮小，本錢下降?？蓵r(shí)間精確地對系統的參數進行監測，并根據狀況信息在需求維護時可供應必要的信息和提示，減少了維護本錢，增強了系統的可靠性。
智能型二次系統?？刂坪途S護單元本身施行悉數開關操作和施行任何辦法的誤操作的聯鎖?？砷W現悉數設備的狀況和測定值。
