發布時間：2022-03-31 10:54:55
長期以來,我國10kV配電系統,通常選用放射式或樹干式配電系統。跟著我國制造的翻開,用電負荷量的密度活絡增加,上述配電系統已很難習氣當時和往后翻開的需求。由于環網配電能使配電線路簡化,減少線路走廊,系統改造和翻開活絡,辦理便利,以及所運用的環網開關柜(簡稱環網柜)具有體積小、功能優越、牢靠性高、接線簡化、操作簡略便利、造價低的優點,越來越多地被人們所知道。
在國外,環網配電現已很廣泛了,一般首要運用負荷開關環網柜。在運用斷路器或負荷開關均可得場合,則優先選用負荷開關,據材料介紹,國外斷路器與負荷開關運用之比一般為1∶5,一些國家則抵達1∶10。內地城市新建10kV配電系統已廣泛選用環網配電,南京市10kW配電系統也在逐步改造構成環網配電。
2006年1月正式實施的江蘇省當?shù)貥?biāo)準《江蘇省工程制造標準》DGJ31/J14-2005中規矩,配所一般應優先選用環網單元(環網單元是指環網配電中配電所的系統接線)?？梢姯h(huán)網配電是10kV配電系統的舉薦系統和翻開方向。
環網配電的形式

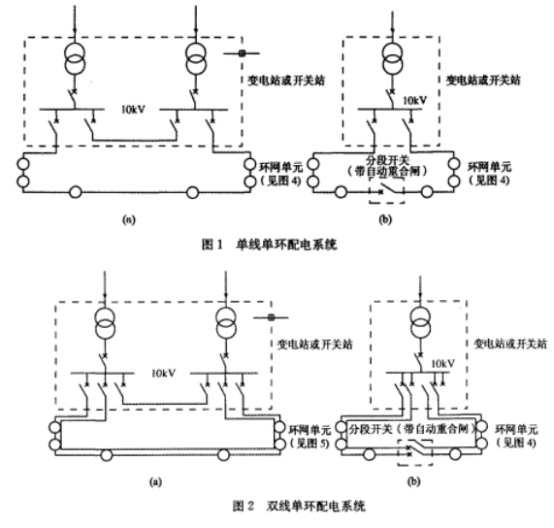

環網配電一般分為開環和閉環兩種辦法,由于閉環辦法繼電保護設備整定困難,實踐很少選用。為了約束系統短路容量,簡化繼電保護,環網配電應選用開環辦法。開環辦法的環網配電有“單線單環”、“雙線單環”、“雙線雙環”之分，典型接線圖見圖1-3。
環網柜的首要功能特色
跟著我國改革開放不斷深入,國外產品逐步涌入我國,國內企業通過引進或自主開發已生產出質量較好的合適10kV配電系統運用的環網柜已有多家,這些產品已先后在不少10kV配電所中投入工作?，F(xiàn)在運用最多的環網柜有空氣絕緣負荷開關柜,六氟化硫絕緣的負荷開關柜、負荷開關＋熔斷器柜,其次是真空斷路器柜和真空負荷開關柜。此外,還有與之配套的計量、互感器、避雷器環網柜等。
環網柜合適環網配電的接線,一起也適用于當時大多數10kV配電系統放射或樹干式配電的終端配電所接線。
曾經國產的負荷開關由于質量不高,簡略呈現觸頭滅弧功能差,三相不同步分、合閘,缺陷開斷才調小,操作困難,壽數短的缺陷,然后約束了安裝在開關柜內的運用?，F(xiàn)在裝在環網柜內的新式負荷開關在結構上已作了很大的改動,大大提高了各項功能和運用壽數,成為環網柜中最首要的開關電器。
負荷開關的觸頭觸動了桶形觸頭,上面帶有筒形滅弧管,在斷開電流進程中,主觸頭分隔后的幾毫秒內仍傳導電流,然后活絡斷開,保證了主觸頭之間不發生電弧,因而具有較好的電氣功能,提高了負荷開關的開斷才調和壽數。當時,10kV級負荷開關的額定電流有400A.630A和1250A三種,分別能夠分合5o00kVA.8500kVA和17000kVA負荷。負荷開關操作辦法有傘齒輪手動、旋轉手動、交流或直流電動操作。各種操作辦法均帶彈簀儲能安排。當開關軸旋轉,使曲柄彈簧安排的螺旋壓簧儲能,在過死點將觸電管相應移至“合”或“分”的方位后,能量開釋,抵達高速度分、合閘。由于彈簧儲能安排使手動操作人員操作作用大大減小(最大初始操作力為110N以內,隨后用力逐步減小),操作愈加牢靠?，F(xiàn)在大多數負荷開關環網柜都選用手動操作辦法。
在負荷開關＋熔斷器組合電器的環網柜中,熔斷器是開斷電流很高的限流熔斷器,開斷進程是熔體熔化而引起的電弧在石英砂作用下暫停電弧斷開電路,一起熔斷器撞針建議負荷開關的脫扣鍵(即彈簧儲能撞擊器),使負荷開關三極觸頭同步分閘。整個開斷進程按反時限的時間電流特性,在10ms之內活絡堵截缺陷,不會呈現缺相供電的現象。由于動作時間很短,搬運電流(熔斷器的溶體熔斷使彈簀儲能撞擊器將負荷開關分閘的整個進程線路接受的缺陷電流)遠小于缺陷電流蜂值,有效地保護了線路和設備。因而,用負荷開關+熔斷器環網柜保護更安全、牢靠,選擇線路可不進行短路電流校驗,節省線路造價。
現在用電單位的10kV配電所,負荷的投切是經常的,短路保護則是極個別的。若選用負荷開關＋熔斷器環網柜,則是把操控和保護兩個功能分隔,用負荷開關來投切電路和隔絕缺陷點,用熔斷器結束短路保護功能,充分發揮設備才調,抵達經濟,合理的目的。

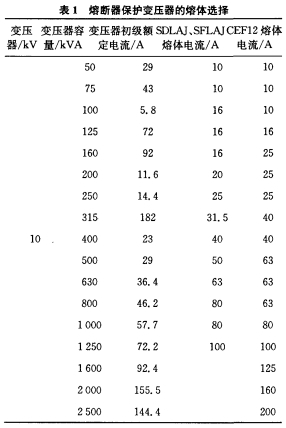

根據1989年國際配電網會議提供的材料,當油浸變壓器內發生短路缺陷時,短路電弧會使油氣構成氣泡而占有原先歸于油的空間,油將壓力傳給變壓器外璧,跟著短路的持續而壓力愈來愈大,直到油箱迸裂。要使油箱不被迸裂,必須在20ms內切除缺陷。斷路器的動作時間是保護動作時間和斷路器固有動作時間兩部分之和,其值不小于60ms,可見斷路器不能抵達保護油浸變壓器的目的。負荷開關+熔斷器環網柜則能夠有效地保護變壓器，熔斷器保護變壓器的熔體選擇表1。
負荷開關環網柜及負荷開關＋熔斷器環網柜均設備1-2個快速關合的接地開關和接地信號燈,可帶三極脫扣彈簧儲能撞擊器,欠電壓或并聯脫扣器,超溫、瓦期、接地脫扣器及信號設備,以及開關方位閃現和閉鎖設備。
某些供電部分要求用電單位終端配電所的進線柜和聯絡柜裝設斷路器,以便與供電部分變電站出線柜繼電保護設備的時限區分隔,作到上下級保護時限配。在民用建筑中選用真空斷路囂環網柜,就合適在終端電所作進線柜和聯絡柜運用。環網柜結構緊湊,比手車柜散熱好,外形尺寸小,能夠離墻或靠墻設備,占地面積少,節省土制造價。
環網柜的規劃運用
環網柜舉薦選用手動彈簧儲能操作辦法。中選用電動彈簧儲能操作,并設有繼電保護、信號要求功能的環網柜時,應根據要求供給交流或直流二次電源,一般宜選用交流彈簧儲能操作辦法。交流二次電源可由電壓互感柜供給,直流二次電流由4A.h隔鎳蓄電屏或12h免保護酸性蓄電池屏供給。小型系統宜選用手動彈簧儲能操作辦法,此刻,超溫、瓦斯保護和信息閃現所需的電源,因超溫文瓦斯都是在變壓器工作狀況發生,為簡化系統、節省出資,保護.信號電源可從變壓器低壓側取用,與超溫、瓦斯信號線共用一根操控電纜引至環網柜。
電源進出線柜內應設串聯空位氧化鋅避雷器，以吸收操作電壓和避免雷電波的侵入。保護變壓器的出線柜,應裝設接地開關和接地信號設備,按丈量和電能計量的要求,在相應的環網柜上設備電壓表.電流表、計量表。電源進線柜、計量柜、聯絡柜內的電流互感器應設在兩相上,并在同一系統一切線路上均裝在相同的兩相上。供接線為D,ynll變壓器的出線柜,應在三相上裝設電流互感器。保護設備與丈量外表,計量外表不得共用電流互感器的二次線圈。在接地線上不該設備有開斷或許的設備。
環網配電中的用電單位配電系統接線(環網單元)的電源進出線柜不設保護設備,見圖4~6.放射式或樹干式配電系統的用電單位終端配電所,進出柜應設保護設備。
運用環網柜的10kV配電所,規劃工作量能夠恰當簡化,只需繪出一次系統圖及平、剖面圖,將規劃要求和目的闡明清楚即可。因而,能夠省去冗繁的盤面布置圖、二次接線圖、操作電源系統圖和端子板圖。運用負荷開關環網柜不需短路電流與繼電保護整定核算,減輕了規劃工作量。
